一、質量流量計產品概述
質量流量計是一種新型流量測量儀表，在石油、石化、化工、船舶、制藥、市政、造紙、食品和能源等行業的工藝過程檢測和貿易交接計量中獲得了廣泛的應用，業已受到國內外流量研究界的高度重視和廣大用戶的歡迎。
質量流量傳感器與變送器配合使用，可提供準確的瞬時流量、累積總量，并可實時監測密度與溫度。
二、質量流量計系統組成
1、系統組成

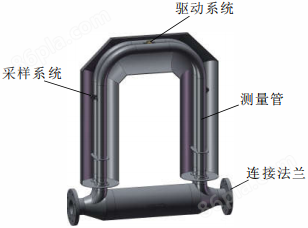

質量流量計傳感器主要由連接法蘭、測量管、驅動系統及采樣系統等部分構成。

變送器是由 、 為核心的智能測量控制系統組成，以實現對質量流量、密度及溫度的精確測量

三、質量流量計工作原理
1、質量流量計基于科里奧利原理，利用安裝在測量管上的磁鐵和線圈組件，在交變電流的作用下，使測量管以某個固定的頻率作往復周期振動。當工業過程流體介質流經測量管時，就會產生科氏力效應，兩根測量管發生扭轉振動，這時，安裝在測量管兩端的檢測線圈將產生相位不同的兩個信號，其相位差與流經傳感器測量管的流體質量成比例關系，因此，通過測量相位差即可得到流體質量值。另外，測量管的振動頻率是由測量管和管內流體的總質量決定，因此，當流體的密度變化時，其振動頻率也會發生相應的變化，據此就可以得到管內流體的密度值。安裝在測量管上的溫度傳感器可以實時的監測流體溫度值。
2、得到測量結果后，變送器一方面通過OLED顯示屏將質量累積量、密度、溫度等測量值顯示出來，另一方面可把相關參數通過工業標準4～20mA電流、PWM脈沖或RS485接口向外輸出，便于上位機或其他二次儀表讀取。
3、變送器配備光感式防爆按鍵、OLED顯示屏和LED指示燈，可實現介質測量、功能操作、查詢及工作狀態顯示。
四、質量流量計產品特點
1、可組態輸出：變送器可以通過有源或無源兩種方式向外部提供4～20mA電流輸出，用來代表質量流量、體積流量、密度、溫度；也可以通過有源或無源兩種方式向外部提供0-110kHz脈沖輸出，用來代表質量流量、體積流量。
2、標準的RS485接口模式：變送器采用基于MODBUS RTU通訊協議的RS485接口。通過數字通訊可以輸出全部的測量值和中間值，通過上位機通信軟件實現對數據變量的查看、存儲及內部參數的修改。
3、方便的人機接口：變送器配備光感式防爆按鍵和OLED顯示屏，現場可以通過操作按鍵完成質量流量、體積流量、密度、溫度等變量的查詢顯示及現場零點的標定(進行以上按鍵操作無需擰開前端蓋)。
4、溫度 與壓力補 償：變送 器內部電路 全部采用工業級低溫漂系列元器件，使變送器受環境溫度的影響較小，保證正常工作溫度范圍內的測量準確性。另外，變送器內部增加了壓力影響補償程序，用戶可手動輸入管道壓力值，以便變送器進行壓力補償值的計算。
5、與傳統流量測量方式相比，質量流量計還具有以下優勢：
（1）質量流量計能夠直接測量管道內流體的質量流量，不需要經過中間參數的轉換，避免因中間轉換產生的測量誤差。因此，其測量準確度高、重復性好，可以在較大量程比范圍內實現瞬時質量流量的高準確度直接測量。
（2）質量流量計測量管振幅小，內部無活動件，因此可靠性高，使用壽命長，日常維修量小。
四、質量流量計產品安裝
1、安裝位置
（1）安裝位置應遠離能引起管道機械振 動的干擾源，如工藝管線上的泵等。如果傳感器在同一管線上串聯使用，傳感器間的距離至少應大于傳感器外形尺寸長度的三倍，以避免由于共振而產生的相互影響。
（2）安裝位置應遠離工業電磁干擾源，如大功率電動機、變壓器等，至少應保持5m以上的距離，否則，傳感器中測量管的自諧振動會受到干擾，速度傳感器檢測出來的微弱信號有可能被淹沒在電磁干擾的噪聲中。
（3）傳感器不能安裝在工藝管線的膨脹節附近，以避免因溫度變化引起管線的伸縮和變形，從而形成橫向應力，使得傳感器零點發生變化，影響測量準確度。
（4）安裝位置應選取過程管線的低點，并在傳感器上、下游管道上安裝截止閥和旁路，以方便調零、日常維護并確保傳感器在不工作時也處于滿管狀態。
2、安裝方式
質量流量計只有在測量管內充滿過程流體時才能夠正常工作。原則上，流量計能夠以任何可使過程流體充滿測量管的方式安裝。傳感器的具體安裝方式應根據流體的相別及其現場工況。

（2）若被測流體介質是氣體，一般采用外殼朝上安裝傳感器，避免冷凝液聚積在傳感器測量管內；
（3）若被測流體介質是液體、固體的混合漿液時，則可將傳感器安裝在垂直管道上，這可避免微粒聚積在傳感器測量管內。此外，如果工藝管線需要用氣體和蒸汽清掃，這種安裝方式也便于清掃，但這種安裝方式相較前二種而言難于固定，且壓損較大。 返回
